产品概述

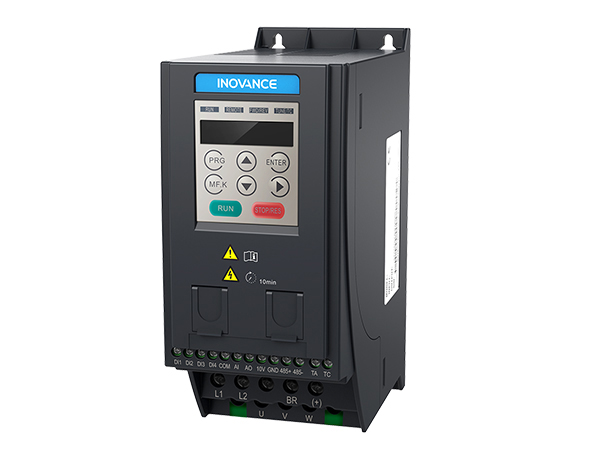

汇川技术MD200系列简易变频器是专为工业自动化领域设计的高性能驱动设备，主要用于控制和调节三相交流异步电机的速度与转矩，可广泛应用于纺织、造纸、拉丝、机床、包装、食品、风机、水泵及各种自动化生产设备的驱动场景。

紧凑设计

采用书型结构设计，支持无缝并排和导轨安装，体积小巧，安装简便，节省空间。

便捷维护

接线端子无盖设计，配线、操作、维护更加方便，提升现场作业效率。

抗干扰能力

全系列机型内置输入滤波器，充分提高抗干扰能力，降低对外干扰，确保稳定运行。

宏参数功能

采用宏参数设计，将典型应用一键实现，简化复杂场景的参数设置流程。

核心技术与功能优势

多样化控制模式

MD200系列支持多种控制方式，满足不同工业场景的精准驱动需求：

  • V/f控制：适用于风机、泵类等对负载控制性能要求不高的场合，支持一台变频器拖动多台电机。
  • 无速度传感器矢量控制（SVC）：仅适用于三相MD200TXX机型，为机床、离心机、拉丝机等高性能控制场合提供精准驱动。

灵活频率设定与多源输入

提供丰富的频率源选择，通过参数F0-03和F0-04可灵活切换：

  • 数字设定（掉电记忆/不记忆）
  • AI1模拟量输入
  • 外引键盘电位器输入
  • PULSE脉冲设定（DI4或DIO端子，最高支持20kHz）
  • 多段指令、简易PLC、PID控制及通讯给定

内置PID控制器

MD200系列内置PID控制功能，通过对被控量的反馈信号与目标信号的差量进行比例、积分、微分运算，自动调整输出频率，构成闭环系统，使被控量稳定在目标值。适用于恒压力、恒张力等过程控制闭环系统，参数FA-00至FA-28可精细调节PID控制参数，实现精准控制。

完善的保护与故障诊断

具备25项警示信息及保护功能，涵盖过流、过压、欠压、过载、过热、缺相等多种故障保护。当故障发生时，保护功能立即动作，变频器停止输出，故障继电器接点动作，并在显示面板上显示故障代码（如Err02至Err55）。系统记录最近三次故障的详细信息，包括故障时的频率、电流、母线电压等参数，便于快速排查故障原因。

规格参数与硬件特性

电气参数（单相200V~240V机型）

项目 MD200S0.4B(-NC) MD200S0.75B(-NC) MD200S1.5B(-NC) MD200S2.2B(-NC)
适用电机容量(kW) 0.4 0.75 1.5 2.2
额定输出电流(A) 2.5 4.6 8 11
输出电压 三相0V AC~240V AC
最高输出频率 599Hz（可通过参数更改）
载波频率 0.8kHz~11.0kHz（可根据负载特性自动调整）
过载能力 150%额定电流60s
额定输入电流(A) 6.5 11 18 27
额定电压/频率 单相200V~240V, 50Hz/60Hz

电气参数（三相380V~480V机型）

项目 MD200T0.4B(-NC) MD200T0.75B(-NC) MD200T1.5B(-NC) MD200T2.2B(-NC) MD200T3.7B(-NC)
适用电机容量(kW) 0.4 0.75 1.5 2.2 3.7
额定输出电流(A) 1.8 3.4 4.8 5.5 9.5
输出电压 三相0V AC~480V AC
最高输出频率 599Hz（可通过参数更改）
载波频率 0.8kHz~12.0kHz（可根据负载特性自动调整）
过载能力 150%额定电流60s
额定输入电流(A) 2.6 4.5 5.5 6.5 11
额定电压/频率 三相380V~480V, 50Hz/60Hz

技术规格

基本功能

  • 最高频率：V/f控制与SVC控制均支持0Hz~500Hz
  • 输入频率分辨率：数字设定0.01Hz，模拟设定最高频率×0.025%
  • 过载能力：150%额定电流60s，180%额定电流2s
  • V/f曲线：直线型、多点型两种方式
  • 加减速曲线：直线加减速、动态S曲线，时间范围0.0s~6500.0s

运行控制

  • 命令源：操作面板、控制端子、串行通讯口三种方式切换
  • 输入端子：4个数字输入端子（1个支持20kHz高速脉冲），1个模拟量输入端子
  • 输出端子：1个继电器输出端子，1个模拟输出端子（0V~10V）
  • 通信端子：1路RS485通信，可定制CANlink通信

环境特性

  • 使用环境温度：-10℃~+50℃（40℃~50℃需降额使用）
  • 海拔高度：最高3000m，超过1000m需降额，每升高100m降额1%
  • 存储/工作湿度：小于95%RH，无凝露
  • 防护等级：IP20
